Kontrolná mierka Typ 2

Referenčný testovací blok 2
pre penetračné skúšky podľa EN 571-1

Použite
Podľa normy EN ISO 3452-2 sa referenčný testovací blok 2 používa na bežnú kontrolu farebných a fluorescenčných penetrantov.

Opis

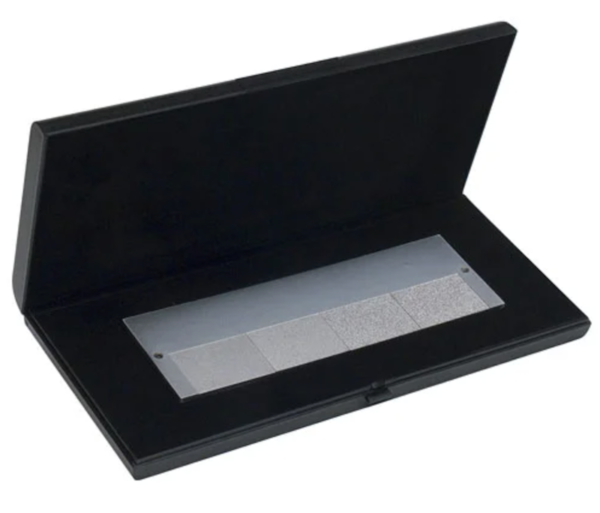

Na kontrolu zmývateľnosti penetrantov sú na jednej strane 4 povrchy s rôznymi stupňami drsnosti (Ra=2,5 µm, Ra=5 µm, Ra=10 µm, Ra=15 µm).
Na druhej strane referenčného testovacieho bloku je 5 umelých vád, ktoré možno použiť na určenie indikačného stupňa penetračného systému.

Použitie
Na kontrolu zmývateľnosti, resp. indikačného stupňa penetračného systému vykonajte bežný postup penetračnej skúšky podľa normy EN 571-1. V prípade porovnávacej skúšky odporúčame optickú dokumentáciu.

Rekalibrácia
Odporúčame každoročnú rekalibráciu referenčného skúšobného bloku výrobcom/dodávateľom, pretože referenčný skúšobný blok môže po určitom čase používania stratiť svoju kvalitu.

Ďalšie poznámky
Referenčné testovacie bloky sa nesmú skladovať v rozpúšťadlách. Neodporúčame pravidelné používanie ultrazvukových čistiacich zariadení.
Na čistenie odporúčame používať vývojku MR® 70 Developer: MR® 70 nastriekajte na referenčný skúšobný blok a nechajte čas, aby prípadný penetrant prešiel z chýb na povrch. Potom referenčný skúšobný blok očistite vodou. Postup opakujte dovtedy, kým na povrchu nebude viditeľný žiadny penetrant.
